Автомобильный синхронный понижающий модуль сочетает в себе MOSFET и загрузочный конденсатор

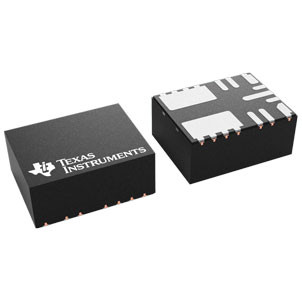

Texas Instruments TPSM336xx-Q1 — это автомобильный синхронный понижающий модуль питания постоянного тока 0,6 А, 1 А или 2 А, 36 В, который сочетает в себе перекидную микросхему на свинцовой упаковке, встроенные силовые МОП-транзисторы, катушку индуктивности, сертифицированную по стандарту AEC-Q200, и загрузочный конденсатор в компактном и простом в использовании корпусе. Компактный корпус HotRod QFN улучшает тепловые характеристики, обеспечивая работу при высоких температурах окружающей среды. Расширенный спектр помогает достичь превосходных характеристик электромагнитных помех. Устройство доступно в двух вариантах фиксированного выходного напряжения с поддержкой 3,3 В и 5 В. Устройства могут быть сконфигурированы для выходного напряжения от 1 В до 7 В с помощью делителя обратной связи и работать в автоматическом или принудительном режиме ШИМ через вывод MODE/SYNC. Устройству требуется всего четыре внешних компонента для проектирования с фиксированным выходом 3,3 В и 5 В, что упрощает компоновку и конструкцию печатной платы.

Устройство разработано для удовлетворения низких потребностей в питании в режиме ожидания для постоянно включенных автомобильных приложений. Автоматический режим позволяет откатить частоту при работе при низких нагрузках, что приводит к высокой эффективности при малых нагрузках. DRSS используется для понижения внешних компонентов входного фильтра EMI.
