Идеальные диодные контроллеры защищают от обратных соединений и переходных процессов напряжения

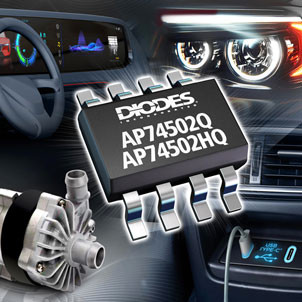

Компания Diodes Incorporated представила AP74502Q и AP74502HQ контроллеры идеальных диодов 80 В, соответствующие требованиям автомобильной промышленности, обеспечивающие надежную защиту от обратных соединений и переходных процессов напряжения. Типичные области применения включают ADAS, модули управления кузовом, информационно-развлекательные системы, наружное освещение и USB-порты для зарядки.

Идеальные диодные контроллеры обладают всеми функциями, необходимыми для реализации эффективной и быстрой схемы защиты от обратной полярности. Они также оснащены функцией отключения нагрузки в случае перенапряжения и пониженного напряжения. Благодаря возможности работы 80 В они идеально подходят для всех аккумуляторов 12 В и 24 В. Это включает в себя батареи в гибридных и аккумуляторных электромобилях, а также новые системы 48 В.

Переход на 48 В прокладывает путь для инноваций в области электромобилей, позволяя использовать такие функции, как электрический турбонаддув и улучшенное рекуперативное торможение. Более высокое напряжение также способствует развитию информационно-развлекательных систем и электрифицированных вспомогательных компонентов. Это также может привести к созданию зональной архитектуры, позволяющей более эффективно распределять энергию и снижать требования к проводке. Номинальная мощность ±80 В особенно актуальна для более строгих условий перенапряжения, связанных с этими системами 48 В.

В отличие от идеальных диодов с функцией блокировки обратного тока, эти устройства подходят для приложений, где энергия может возвращаться к входному источнику. Тем не менее, они также могут быть сконфигурированы в качестве ограничителей перенапряжения для защиты источника перенапряжения и последующих нагрузок от неподавленных переходных процессов сброса нагрузки.

Контроллеры также поддерживают входное напряжение до 3,2 В, обеспечивая правильную и надежную работу даже в условиях сильного холода, которые могут привести к значительному падению напряжения аккумулятора. Оба устройства имеют общий пиковый ток выключения затвора в 2,3 А, что позволяет быстро отключать внешние N-канальные МОП-транзисторы при необходимости, например, при перенапряжении или пониженном напряжении.

Когда накачка заряда включена, рабочий ток покоя (IQ) составляет 62 μА, а в отключенном режиме — 1 μА. Это сводит к минимуму общее энергопотребление системы и снижает расход заряда батареи до абсолютного минимума.

Модель AP74502Q имеет пиковый ток источника затвора, обычно равный 60 мкА, что обеспечивает плавный пуск с контролем пускового тока. Это является преимуществом в тех случаях, когда важно ограничить начальный всплеск тока. В отличие от этого, AP74502HQ обеспечивает более высокий пиковый ток источника затвора 11 мА, аналогичный более ранним членам портфеля контроллеров идеальных диодов компании. Этот более мощный привод затвора обеспечивает более быстрое включение внешнего МОП-транзистора в течение 1μс (тип.).

AP74502Q и AP74502HQ доступны в стандартном корпусе SOT28 с диапазоном рабочих температур от -40C до +125C.
