Интеллектуальный 48-канальный светодиодный драйвер с матрицей сканирования

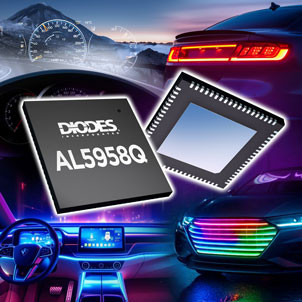

Компания Diodes Incorporated выпустила свой новый матричный светодиодный драйвер AL5958Q, совместимый с автомобильной промышленностью. Благодаря 48-канальному источнику постоянного тока, способному выполнять до 32 сканирований, устройство совершает революцию в автомобильном динамическом освещении, повышая безопасность, персонализацию и эстетику новых автомобильных платформ.

Устройство особенно подходит для узкопиксельных дисплеев mini- и micro-LED, которым требуется несколько светодиодов RGB для создания анимированного динамического освещения с данными и информацией. Области применения включают центральные информационные дисплеи, кластерные дисплеи, проекционные дисплеи, гриль и эмблемы, светодиодные панели кузова, внутреннее освещение и задние фонари.

Устройство включает в себя встроенные функции команд интеллектуального матричного дисплея, которые значительно снижают нагрузку на обработку на локальном микроконтроллере. Эти функции включают автоматическую вставку черного кадра для уменьшения размытия, вызванного переключателями сканирования, уменьшение изображений последнего сканирования и следующего сканирования для устранения двоения изображения от паразитных конденсаторов, а также подавление коротких светодиодных гусениц. В комплект входят отказные линии с открытым светодиодом и ступенчатая задержка вывода тока для минимизации пускового тока, а также улучшение оттенков серого (также известное как компенсация низкой однородности яркости), сторожевой таймер часов в оттенках серого (GCK) и спящий режим для обеспечения экономии энергии.

Дифференцированные возможности устройства подчеркиваются встроенными 16 переключателями N-MOSFET и управлением сканированием для каждого устройства. Это позволяет им поддерживать статические и динамические системы, от 0 до 32 сканирований, с гибкой последовательностью сканирования, что позволяет создавать анимированные световые дисплеи. Для более крупных приложений несколько AL5958Q устройств могут быть последовательно подключены без ограничений. Эта возможность позволяет создавать обширные и сложные RGB-дисплеи, а также облегчает локальное затемнение.

Затемнение с высоким 16-битным разрешением AL5958Q в сочетании с поддержкой RGB обеспечивает высокоточное управление яркостью и смешивание цветов. Выходной ток для каждой цветовой группы может быть сконфигурирован либо с помощью трех внешних токочувствительных резисторов, либо путем программирования трех 6-разрядных глобальных регистров управления током. Кроме того, уникальная технология мультиплексной модуляции плотности импульсов (M-PDM) повышает частоту обновления систем динамического сканирования без увеличения частоты часов в оттенках серого (GCK), тем самым эффективно снижая электромагнитные помехи благодаря высоким тактовым частотам.

Устройство оснащено полным набором расширенных диагностических возможностей и механизмов защиты, обеспечивающих жизненно важные функции мониторинга. К ним относятся регистры флагов ошибок, применяемые к светодиодам с разомкнутым/коротким замыканием для считывания каждого канала с помощью обнаружения обрыва/короткого замыкания, защита от UVLO и сторожевой таймер.

Работая в диапазоне температур окружающей среды от -40 °C до +125 °C, AL5958Q поставляется в смачиваемом корпусе W-QFN9090-76/SWP (тип A1), который соответствует требованиям общего автомобильного рынка.
