Однонаправленные TVS-диоды для автомобильной промышленности поставляются в компактном корпусе

Серия Texas Instruments TSDxx-Q1 — это однонаправленные TVS-диоды, предназначенные для защиты чувствительных электронных схем от электростатического разряда и скачков напряжения. Эти устройства сертифицированы для автомобильной промышленности и могут безопасно рассеивать электростатические удары напряжением до ±30 кВ как на контактном, так и на воздушном разряде, что превышает стандарт IEC 61000-4-2 уровня 4. Это делает их подходящими для конструкций, которые должны соответствовать самым высоким требованиям к прочности в суровых электрических условиях.

Семейство TSDxx-Q1 сочетает в себе малое время отклика, низкое динамическое сопротивление и низкую емкость. Низкая емкость обеспечивает целостность сигнала на высокоскоростных линиях передачи данных, таких как CAN, LIN, USB, HDMI или Ethernet, в то время как мощная возможность зажима защищает расположенные ниже по потоку микросхемы от перенапряжения как на шинах передачи данных, так и на шинах питания. Однонаправленный характер оптимизирован для применений, в которых требуется только подавление перенапряжений положительного замыкания на землю.

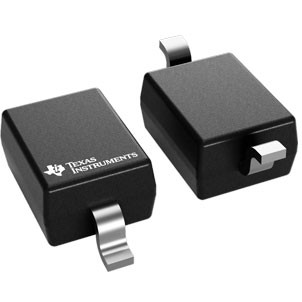

Приборы поставляются в стандартном корпусе SOD-323. Эта небольшая занимаемая площадь позволяет использовать их в плотных печатных платах, сохраняя при этом легкую паяемость и совместимость с существующими конструкциями.

В целом, диоды TSDxx-Q1 обеспечивают надежную, компактную защиту для различных автомобильных и промышленных систем, требующих высокой устойчивости к электростатическому разряду и низкой емкости.
