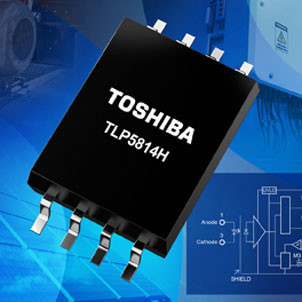

Toshiba Electronics Europe GmbH выпустила оптрон драйвера затвора, идеально подходящий для управления SiC MOSFET в промышленном оборудовании, таком как промышленные инверторы, ИБП и инверторы PV, которые подвергаются воздействию суровых температурных условий. TLP5814H — это высокоинтегрированный драйвер затвора со встроенной активной схемой зажима Миллера, которая помогает повысить безопасность системы и снизить общий размер решения за счет минимизации дополнительных внешних необходимых компонентов.
Интегрированная схема активного зажима Миллера устройства имеет сопротивление канала 0,69 Ом (типичное) и пиковый ток зажима 6,8 А. Эти функции помогают предотвратить явление самовключения, связанное с некоторыми силовыми устройствами, такими как SiC MOSFET и IGBT, которые очень чувствительны к изменениям напряжения затвора. Интегрированный в устройство зажим Миллера снижает стоимость, размер и сложность системы, устраняя необходимость для разработчиков включать дополнительный отрицательный источник питания и реализовывать внешнюю активную схему зажима Миллера.
Этот оптрон драйвера затвора может обеспечить максимальный пиковый выходной ток +6,8/-4,8 А с выходом rail-to-rail, что помогает улучшить производительность переключения системы, обеспечивая при этом стабильную работу. Внутренний экран Фарадея обеспечивает устойчивость к синфазным переходным процессам ±70 кВ/мкс (мин.).
Устройство может надежно работать при температурах от -40 °C до 125 °C благодаря улучшенному оптическому выходу инфракрасного светодиода на входной стороне и оптимизированной матрице фотодиодов с высоким коэффициентом усиления и высокой скоростью обнаружения света, что способствует повышению эффективности оптической связи.
Для повышения гибкости компоновки платы TLP5814H поставляется в небольшом корпусе SO8L размером всего 5,85 мм × 10 мм × 2,1 мм. Кроме того, он имеет минимальную длину пути утечки 8 мм, что делает его идеальным для использования в приложениях, требующих высокой эффективности изоляции.
